Gráfico Pareto: tutorial en Excel

Este tutorial le ayudará a dibujar e interpretar un diagrama de Pareto en Excel utilizando el software estadístico XLSTAT

Conjunto de datos para generar una gráfica de Pareto

Puede descargar una hoja de Excel que contiene tanto los datos como los resultados para usar en este tutorial haciendo clic en el botón Descargar de arriba.

Los datos son de [Pyzdek Th. (2003), [Pyzdek Th. (2003), The six sigma Hanbook Revised and expanded, McGraw Hill, New York] y corresponden a inspecciones de llegada de melocotones de super mercado durante 1 mes.

Diagrama de Pareto

Un diagrama de Pareto toma su nombre de un economista italiano, pero a J. M. Juran se le atribuye ser el primero en aplicarlo a los problemas industriales.

Se enumeran las causas que deben investigarse (p. Ej., Ítems no conformes) y se calculan sus respectivos porcentajes. Luego, los porcentajes se utilizan para construir un gráfico de barras.

Configurar un diagrama de Pareto

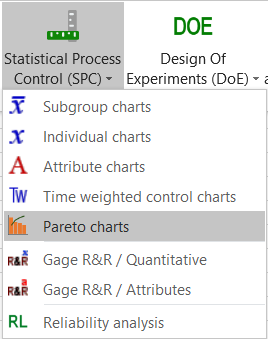

Una vez que XLSTAT está activado, seleccione el comando XLSTAT / Control de proceso estadístico (SPC) / Diagramas de Pareto.

Aparece el cuadro de diálogo Diagramas de Pareto.

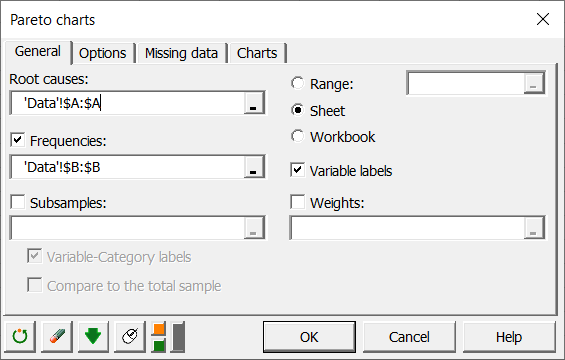

En la pestaña General, seleccione la columna A en el campo Causas raíz y la columna B en el campo Frecuencias. Active la opción Etiquetas de variable.

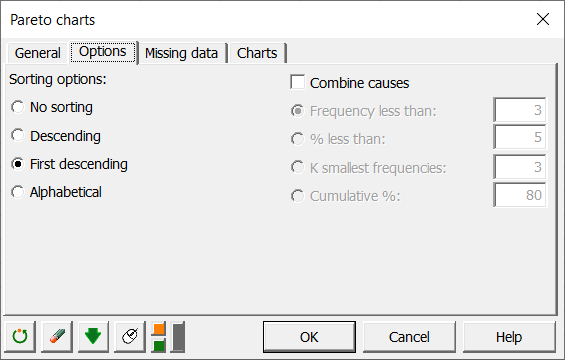

En la pestaña Opciones, puede ordenar o combinar causas.

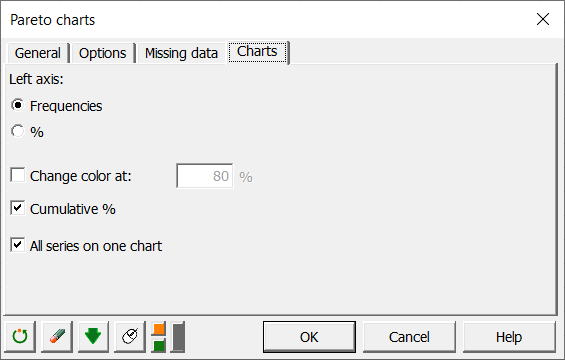

En la pestaña Gráficos, seleccione Frecuencias para mostrarlas en el eje izquierdo del gráfico de barras.

Los cálculos comienzan una vez que haya hecho clic en Aceptar

Interpretando un diagrama de Pareto

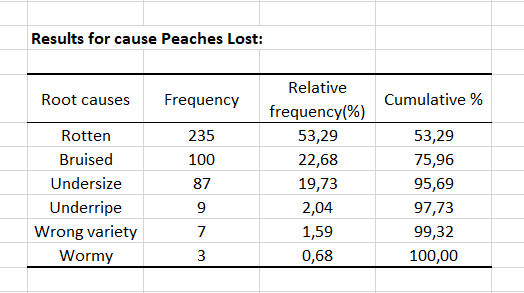

La primera tabla muestra estadísticas descriptivas como Frecuencia y% acumulado.

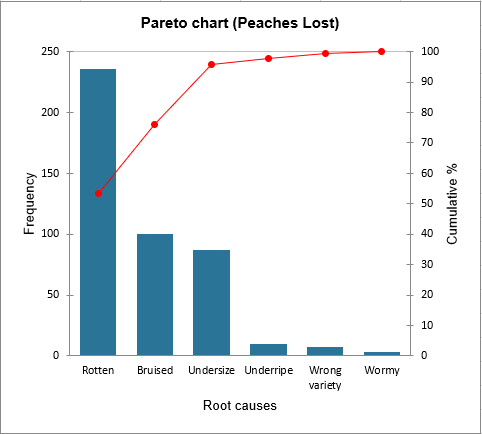

Luego obtienes el diagrama de Pareto como un diagrama de barras. Este gráfico permite concluir que 3 defectos (podridos, magullados y de tamaño insuficiente) representan el 95% de todos los defectos, estas causas deben ser seguidas durante los programas de mejora continua.
